Diverse Werbeschilder und Maste in Stahlbauweise
| Projekt | Diverse Werbeschilder und Maste in Stahlbauweise |
| Maßnahme | Sonderkonstruktionen |
| Ort | Süddeutschland |
| Projektzeitraum | 2015-2016 |
| Leistungen | Tragwerksplanung, Ausführungspläne |
| Rolle | Tragwerksplanung, Fertigungszeichnungen |
| Gesamtgewicht | ca. 15 t Stahl |
Stahlkonstruktionen für Werbeschilder und Maste
Im Rahmen mehrerer Projekte wurden Tragkonstruktionen für Werbeschilder und freistehende Werbemasten geplant und detailliert ausgearbeitet. Die Konstruktionen umfassten sowohl gebäudegebundene Werbeanlagen als auch hoch aufragende Maste, bei denen besondere statische und konstruktive Anforderungen zu berücksichtigen waren.

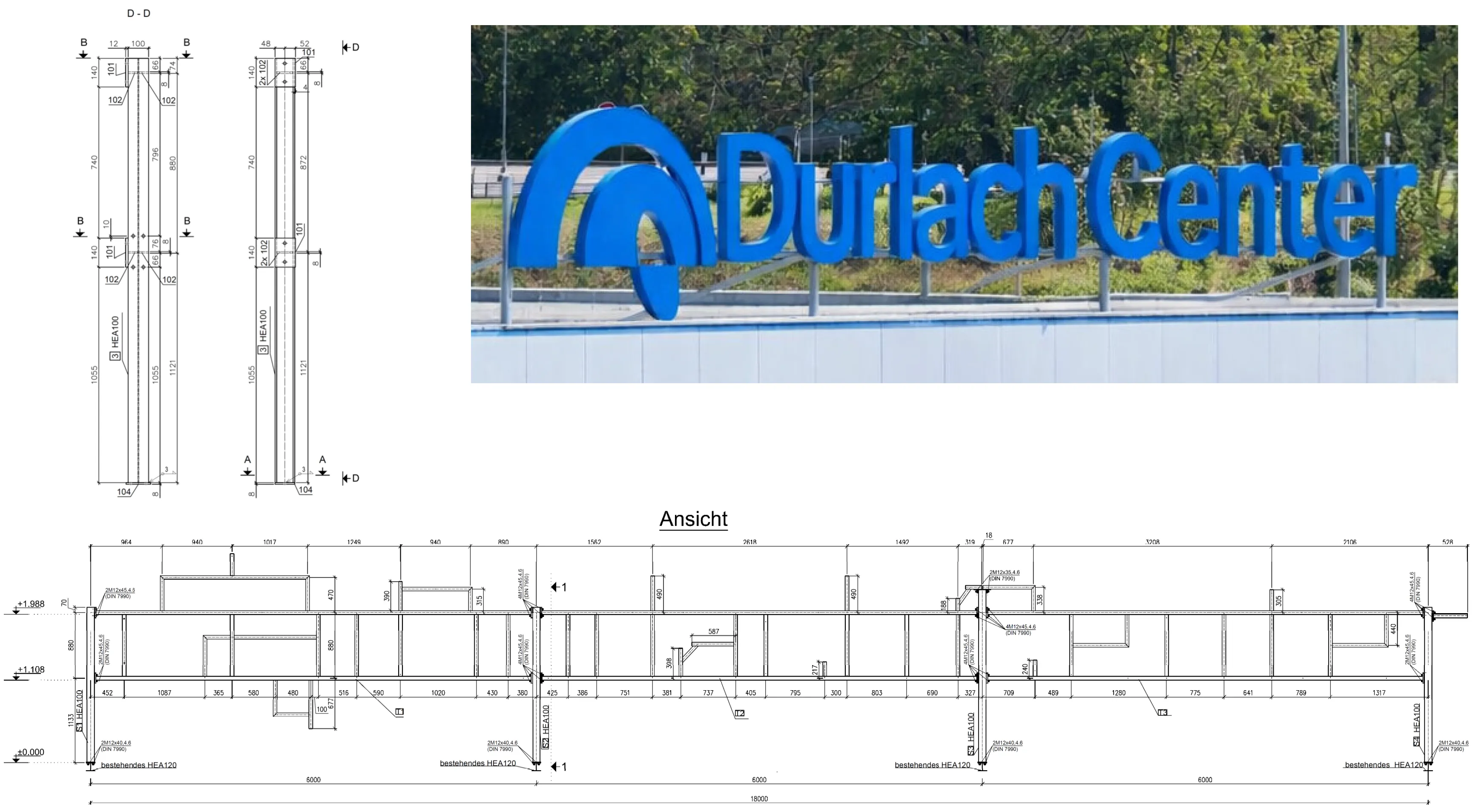

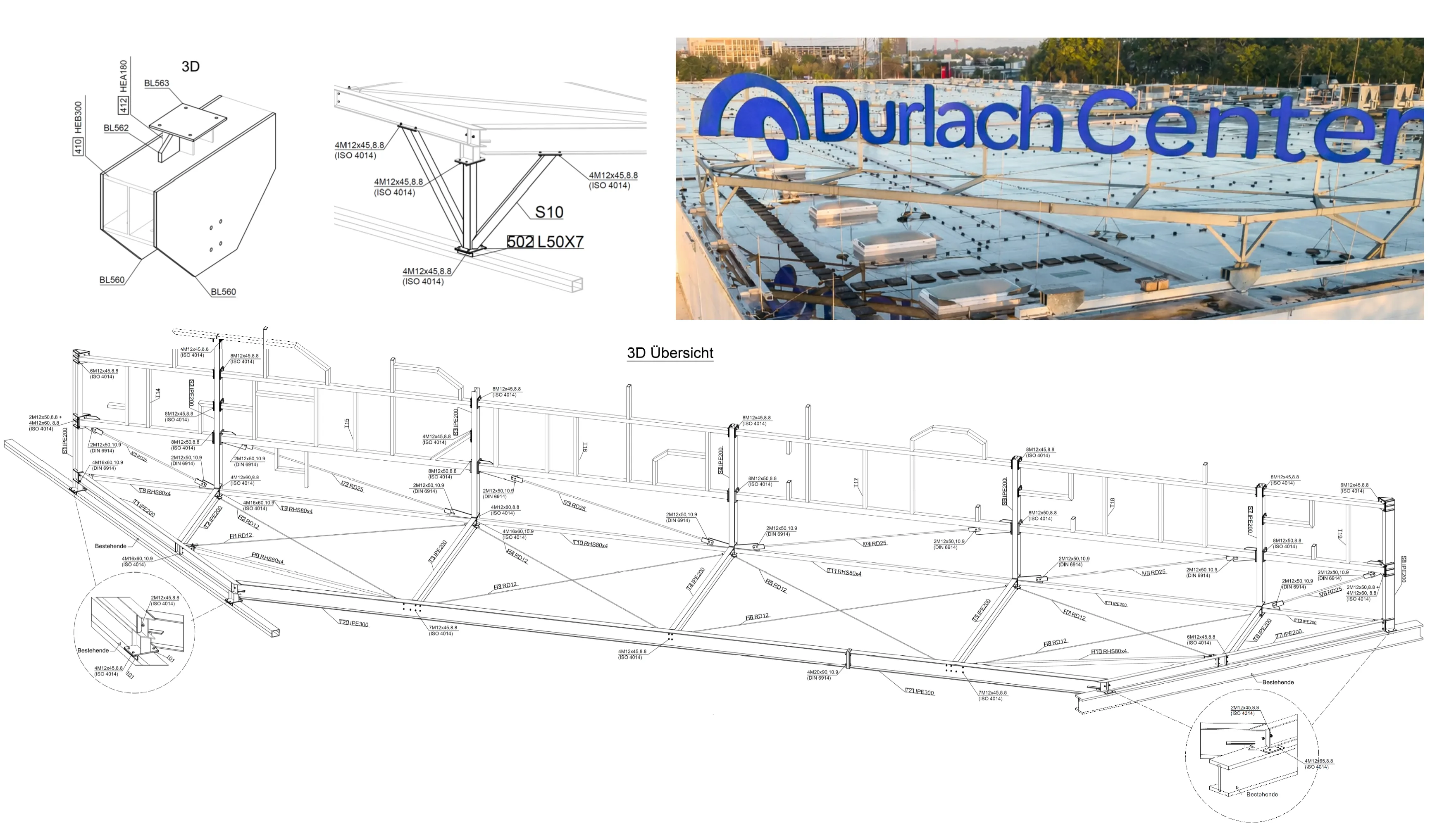

Bei der Werbeanlage am Durlach Center wurde die Stahlkonstruktion im Rahmen der Detail- und Fertigungsplanung individuell an die Geometrie und Anordnung der Buchstaben angepasst. Ein besonderer Fokus lag auf der konstruktiven Ausarbeitung der Anschlüsse, der gleichmäßigen Lastverteilung im Detail, der Montagefreundlichkeit sowie der Integration der Konstruktion in den bestehenden Gebäudebestand. Die Leistungen umfassten die 3D-Detailplanung und die Erstellung der Fertigungs- und Montagezeichnungen für eine präzise und reibungslose Umsetzung.

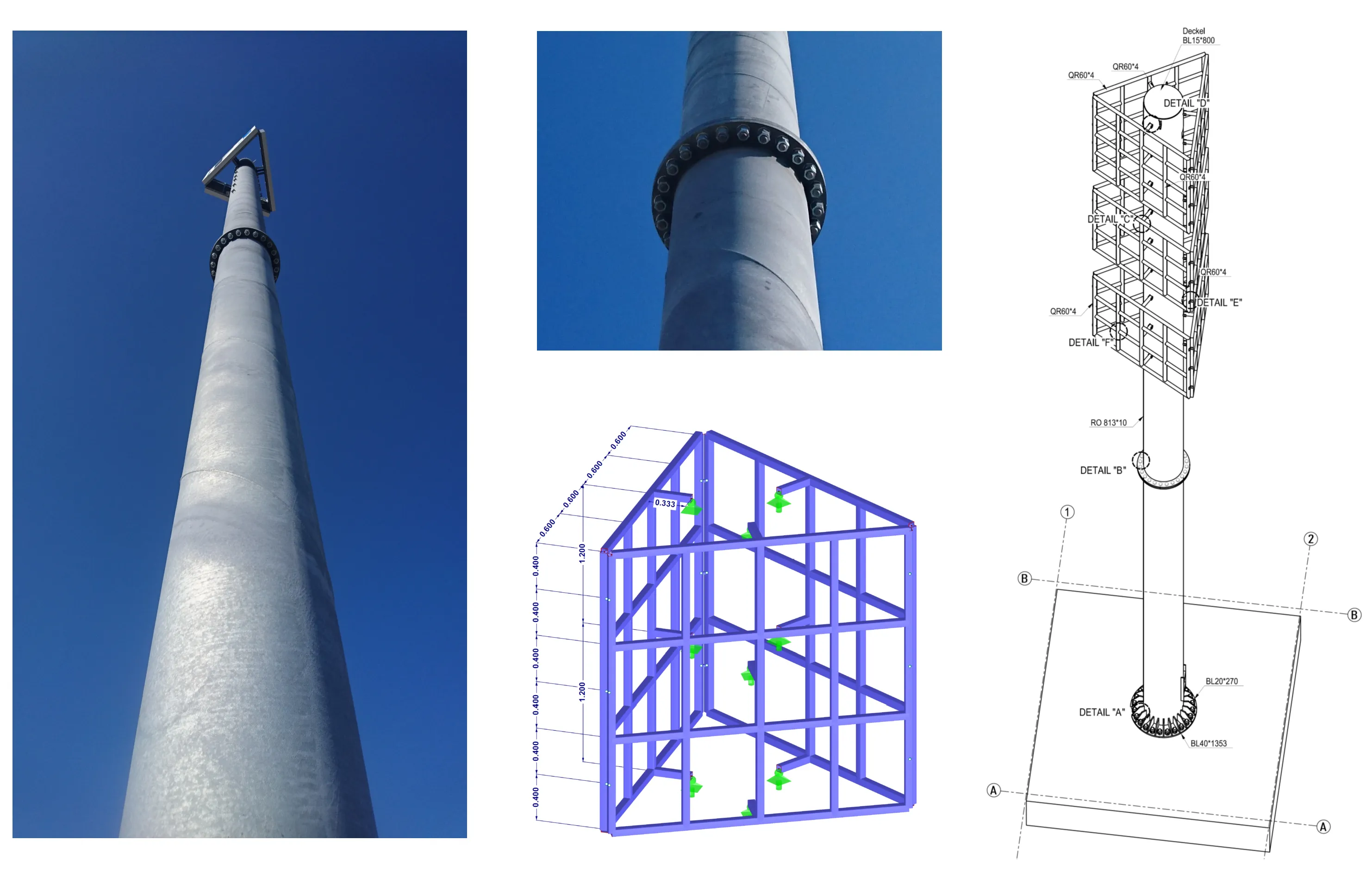

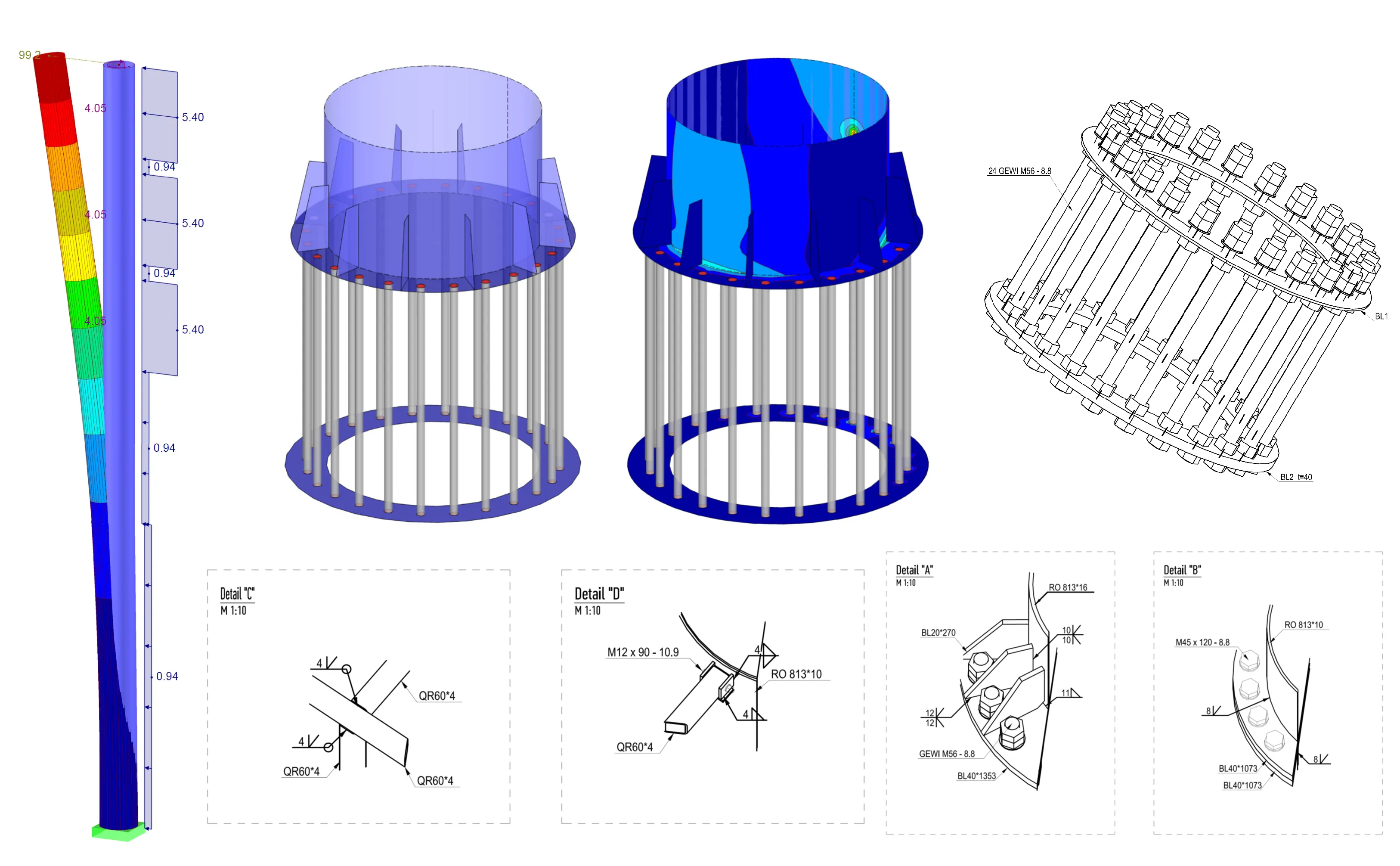

Für die freistehenden Werbemaste lag der Schwerpunkt auf dem Nachweis dynamischer Windbeanspruchungen, einschließlich Schwingungsuntersuchungen und Ermüdungsnachweisen. Neben der Bemessung des Stahlmastes wurden auch die Einbauteile, Flanschverbindungen und Fundamentanschlüsse detailliert ausgelegt und nachgewiesen. Die Planung stellte sicher, dass sowohl Gebrauchstauglichkeit als auch Dauerhaftigkeit unter wechselnden Windlasten gewährleistet sind.
