Diverse Projekte Wasserbau
| Projekt | Diverse Projekte Wasserbau |
| Maßnahme | Sonderkonstruktionen |
| Ort | Süddeutschland |
| Projektzeitraum | 2014-2018 |
| Leistungen | Digitalisierung bestehender Unterlagen, Übersichtspläne |
| Rolle | Digitalisierung, Übersichtspläne, Detailplanung |
| Gesamtgewicht | ca. 15 t Stahl |
Vom Bestand zum Plan – Detailplanung für Wasserbaukonstruktionen
Im Rahmen von drei Wasserbauprojekten wurden bestehende Konstruktionen erfasst, digital aufbereitet und für anstehende Maßnahmen detailliert geplant. Ziel war es, eine belastbare geometrische und konstruktive Grundlage für Nachrechnung, Ausschreibung und Ausführung zu schaffen. Die statischen Nachweise und Nachrechnungen wurden jeweils vom Auftraggeber durchgeführt.

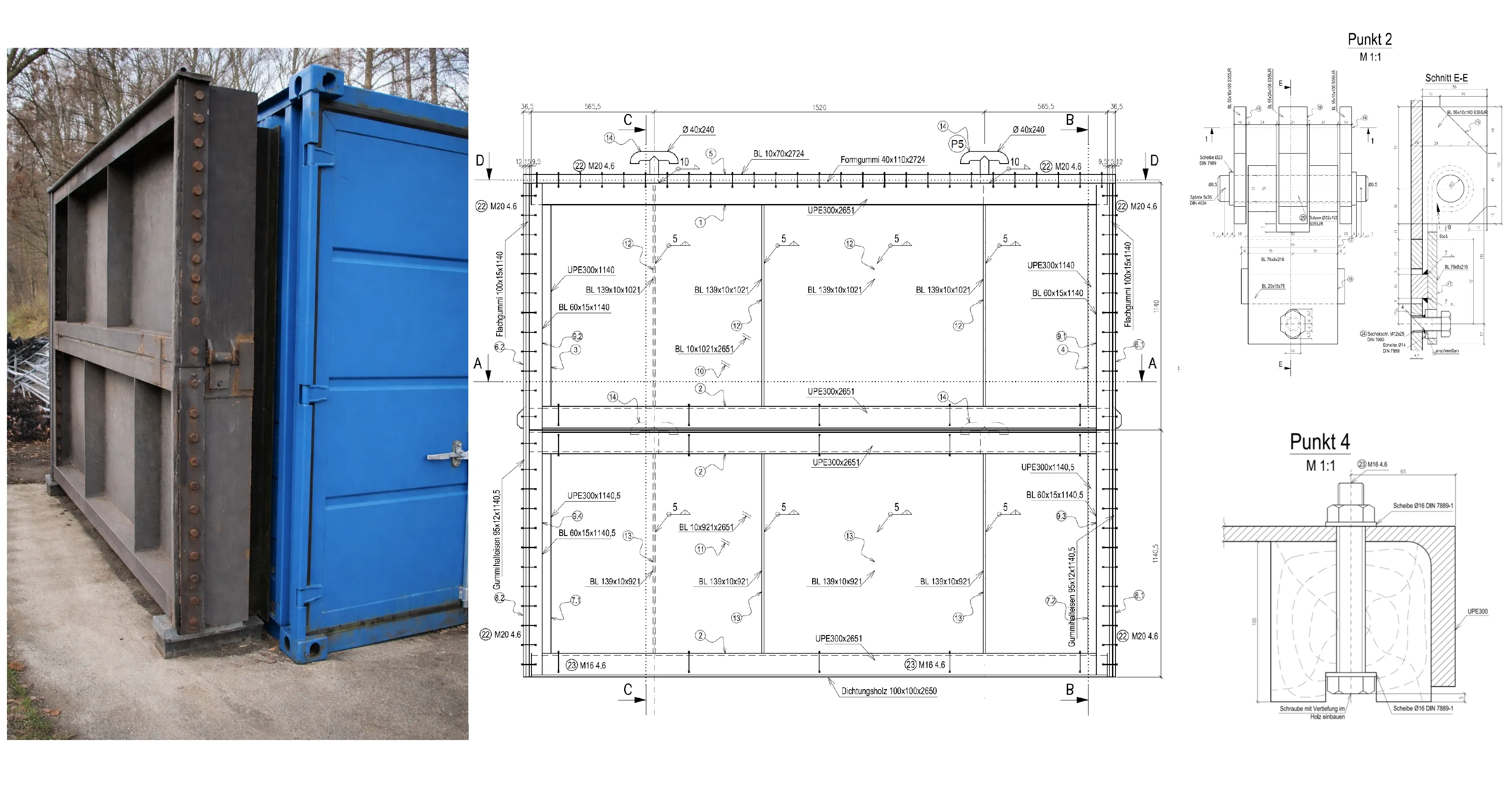

Im ersten Projekt wurde eine bestehende Notnadellehne vollständig aus vorhandenen Bestandsunterlagen digitalisiert. Auf Basis historischer Pläne und ergänzender Informationen entstanden präzise Übersichts- und Detailpläne, die den konstruktiven Aufbau, Anschlussdetails und Einbausituationen eindeutig dokumentieren. Dadurch konnte die bestehende Konstruktion nachvollziehbar und prüffähig abgebildet werden.
Das zweite Projekt umfasste die Aufbereitung einer Dammschütz- bzw. Dammtafelkonstruktion. Auch hier lag der Schwerpunkt auf der Überführung von Bestandszeichnungen in ein konsistentes, aktuelles Planwerk. Die Detailplanung berücksichtigte insbesondere die geometrische Genauigkeit, die Ausbildung der Stahlbauteile sowie die Schnittstellen zu angrenzenden Bauteilen und Bauwerken.

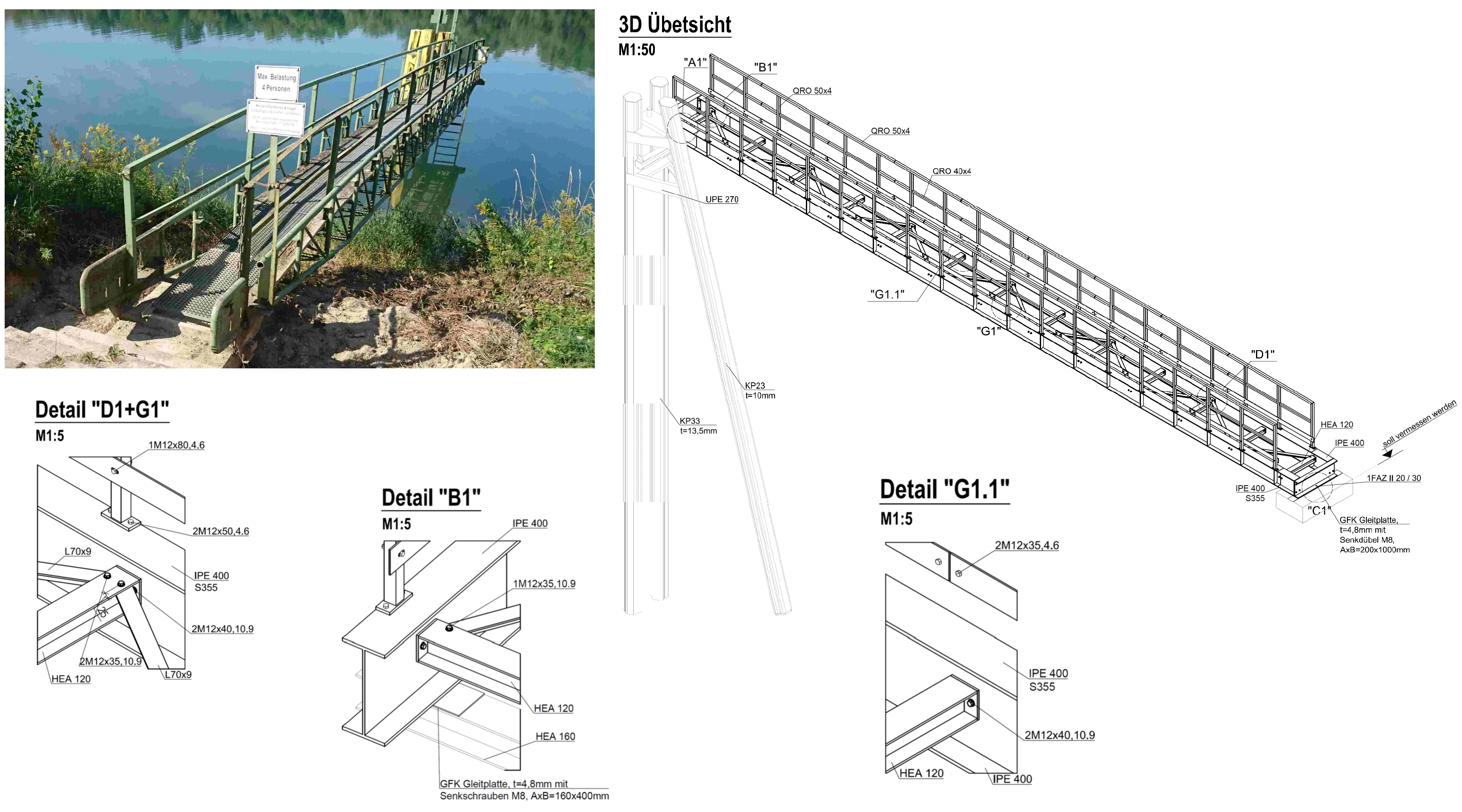

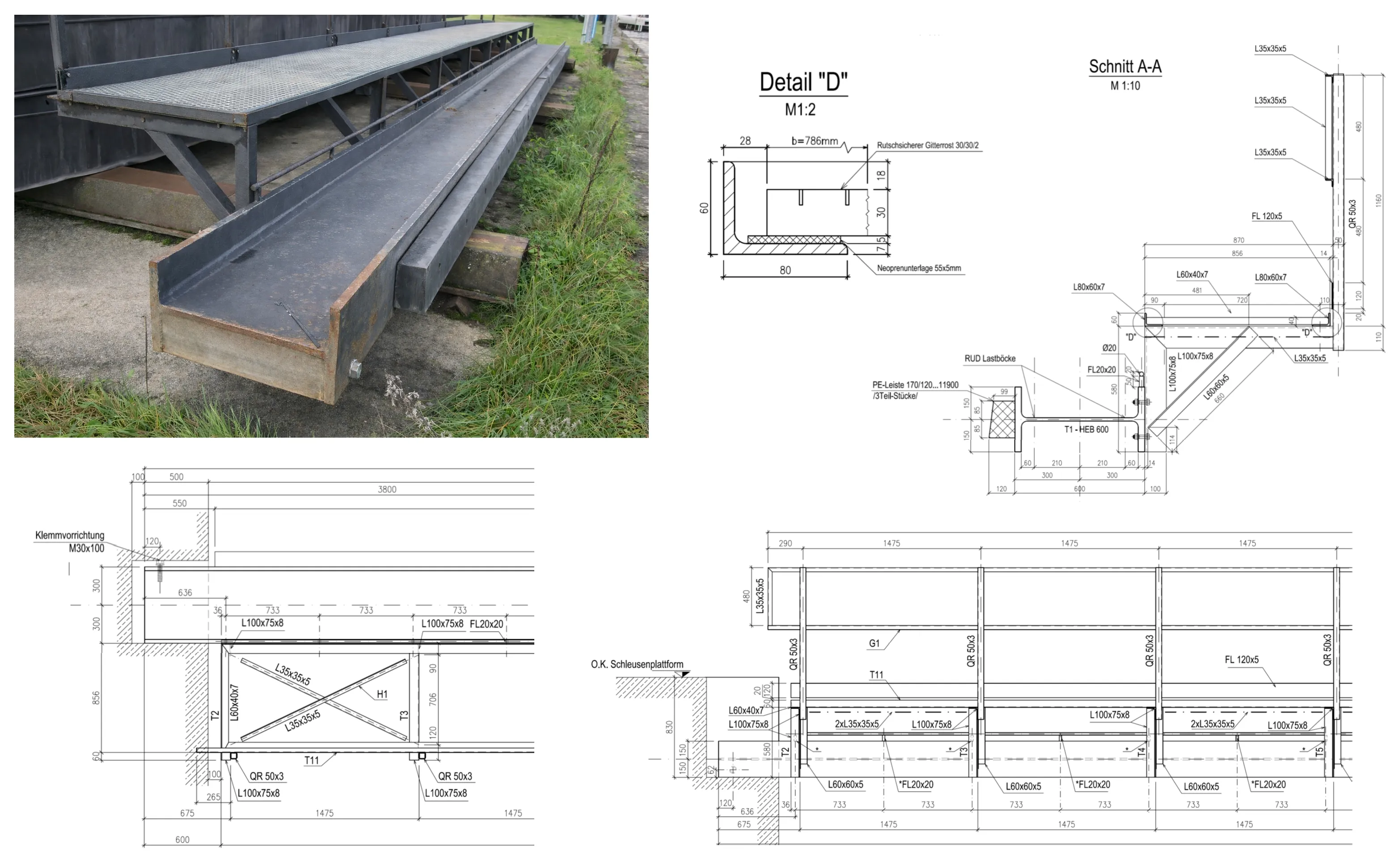

Im dritten Projekt wurde ein bestehender Schiffsanleger mit Steganbindung bearbeitet. Während der Schiffsanleger selbst als Bestandsbauwerk dokumentiert wurde, stand die Neuplanung des zu ersetzenden Stegs im Mittelpunkt. Auf Grundlage der Bestandsgeometrie wurden Übersichts- und Detailpläne für den neuen Steg erstellt, einschließlich Anschlusspunkten, Lagerungen und konstruktiver Durchbildung, abgestimmt auf die vorhandene Wasserbaukonstruktion.
Alle drei Projekte zeigen den hohen Stellenwert einer präzisen Digitalisierung und Detailplanung im Wasserbau. Insbesondere bei Bestandsbauwerken bildet eine saubere zeichnerische Aufbereitung die unverzichtbare Grundlage für sichere Nachweise, wirtschaftliche Sanierungsentscheidungen und eine reibungslose spätere Umsetzung.
