Lagerhalle mit Kranbahn
| Projekt | Lagerhalle mit Kranbahn |
| Maßnahme | Industriebau - Neubau |
| Ort | Deutschland |
| Projektzeitraum | 2020 |
| Leistungen | Tragwerksplanung LP 1-6, BIM-Modell, Fertigungszeichnungen |
| Rolle | Projektmitwirkung (Engineering) |
| Gesamtgewicht | ca. 12,5 t |
Industriehalle mit Kranbahn – Tragwerk mit dynamischen Beanspruchungen
Im Jahr 2020 wurde die Tragwerksplanung für eine Stahlhalle mit integrierter Kranbahn durchgeführt. Die Halle ist für den Einsatz eines Hallenkrans ausgelegt und stellt dadurch erhöhte Anforderungen an Tragfähigkeit, Steifigkeit und Ermüdungssicherheit des Stahltragwerks.

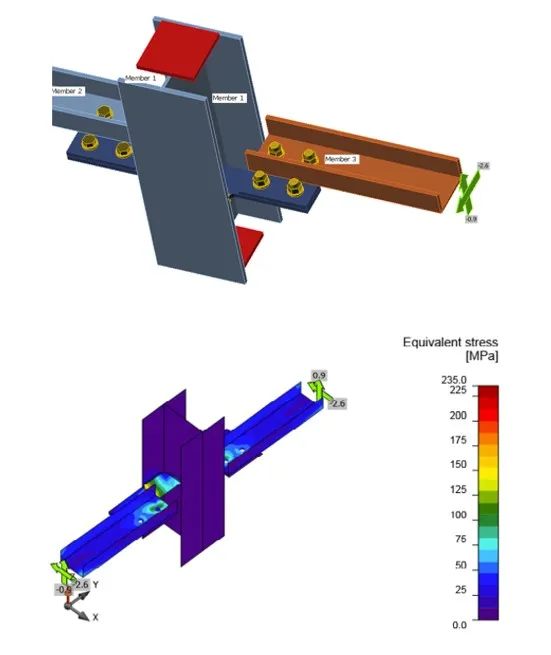

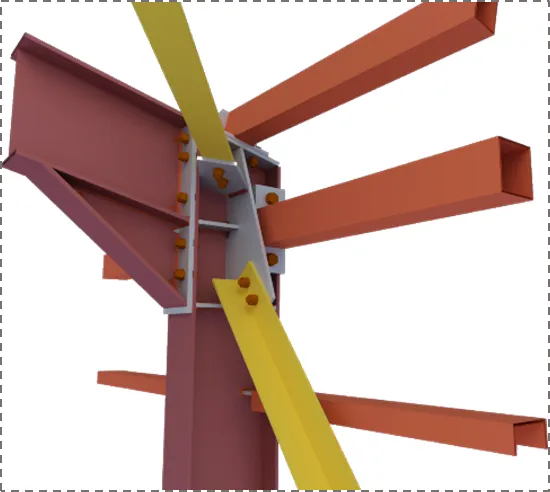

Ein wesentlicher Schwerpunkt lag auf der Auslegung der Kranbahnträger und deren Anschlüsse, einschließlich der Berücksichtigung dynamischer Kranlasten, Horizontal- und Bremskräfte sowie der Lastweiterleitung in die Hallenstützen und Aussteifungssysteme. Neben den kraninduzierten Beanspruchungen wurden auch Stabilität, Verformungsverhalten und Montagezustände des Hallentragwerks berücksichtigt.

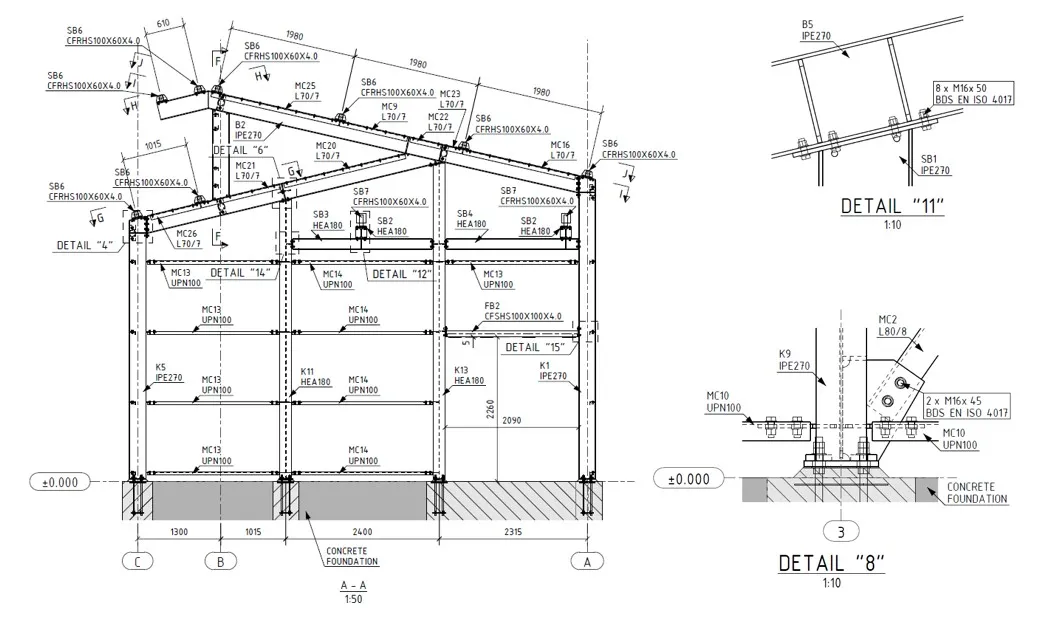

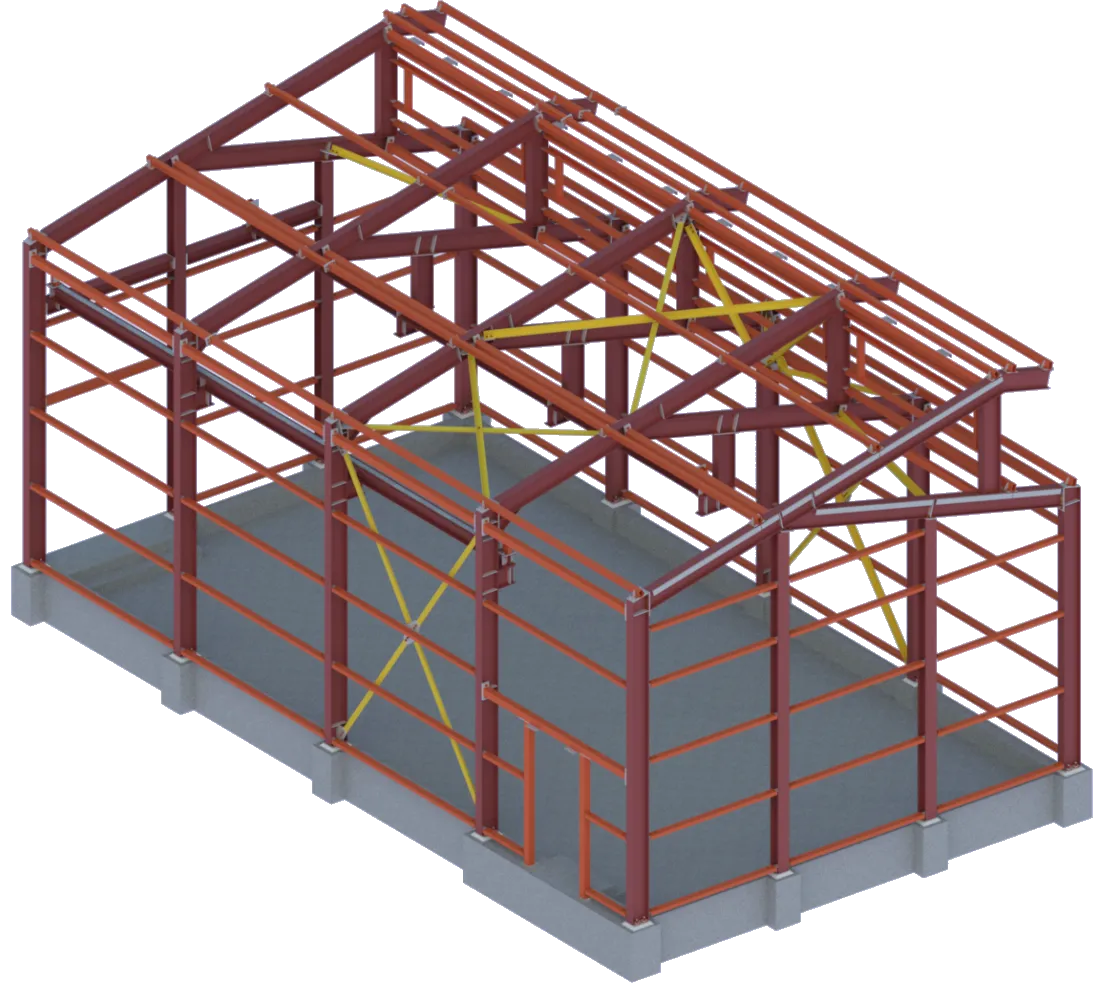

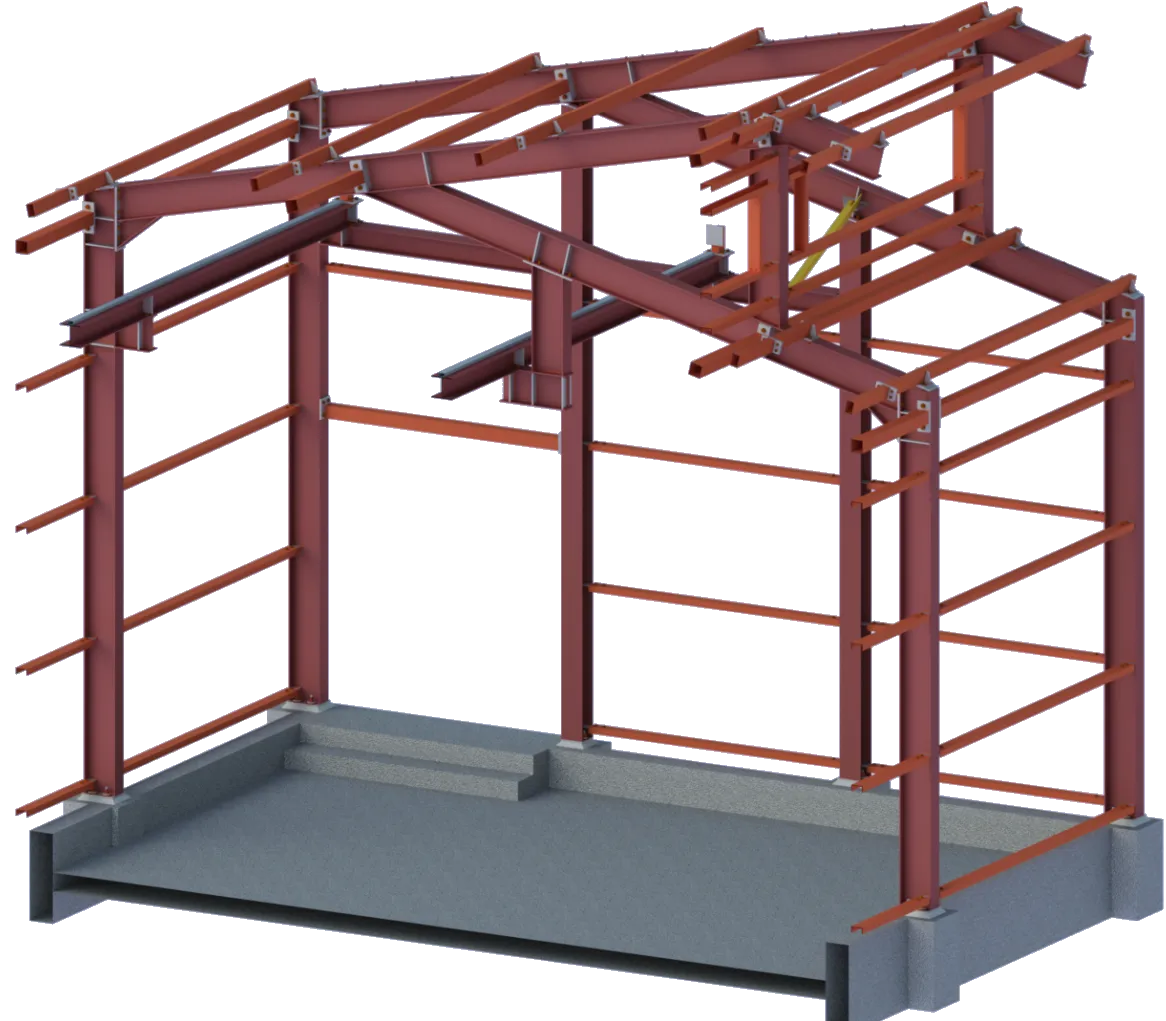

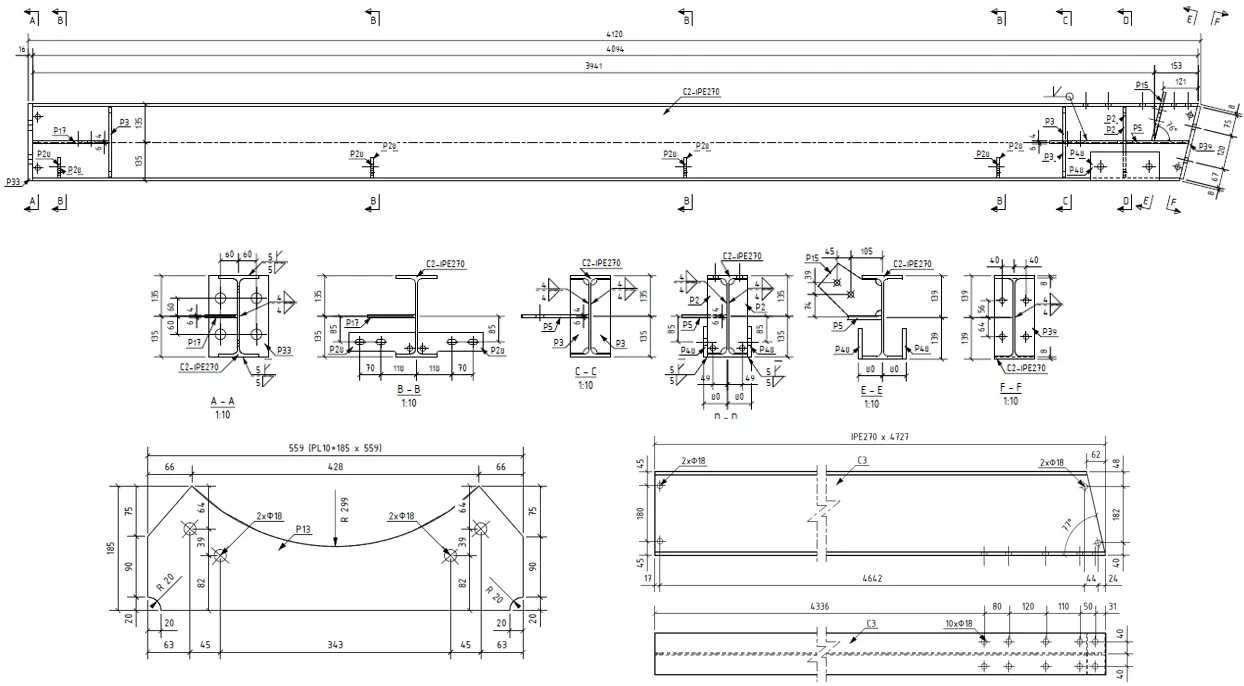

Nach der Durchführung der statischen und dynamischen Nachweise wurde ein BIM-Modell der Stahlkonstruktion erstellt, auf dessen Grundlage sämtliche Fertigungs- und Montagezeichnungen für die Halle abgeleitet wurden. Das Projekt zeigt die sichere und wirtschaftliche Umsetzung einer Industriehalle mit Kranbahn, bei der Tragwerksplanung, Detailausbildung und Fertigung eng aufeinander abgestimmt sind.
