Anlage zur Herstellung von Natriumbicarbonat
| Projekt | Anlage zur Herstellung von Natriumbicarbonat |
| Maßnahme | Industriebau – Detailplanung |
| Ort | Devnya, Bulgarien |
| Projektzeitraum | 2021 |
| Leistungen | Detailplanung, BIM-Modelle, Fertigungszeichnungen inkl. Stücklisten |
| Rolle | Projektmitwirkung (Engineering) |
| Gesamtgewicht | ca. 650 t |
Detailplanung und BIM für die Natriumbicarbonat-Produktion

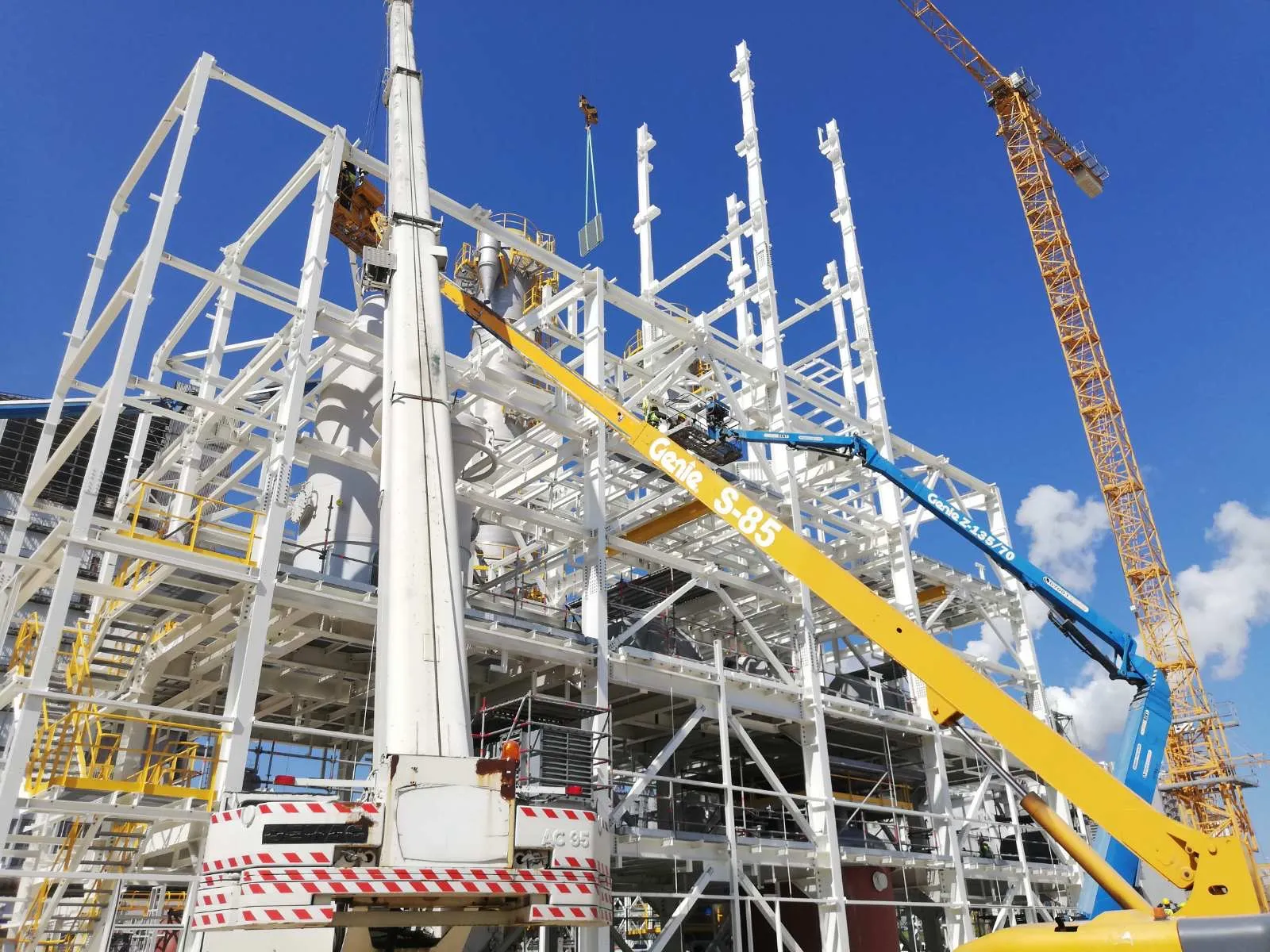

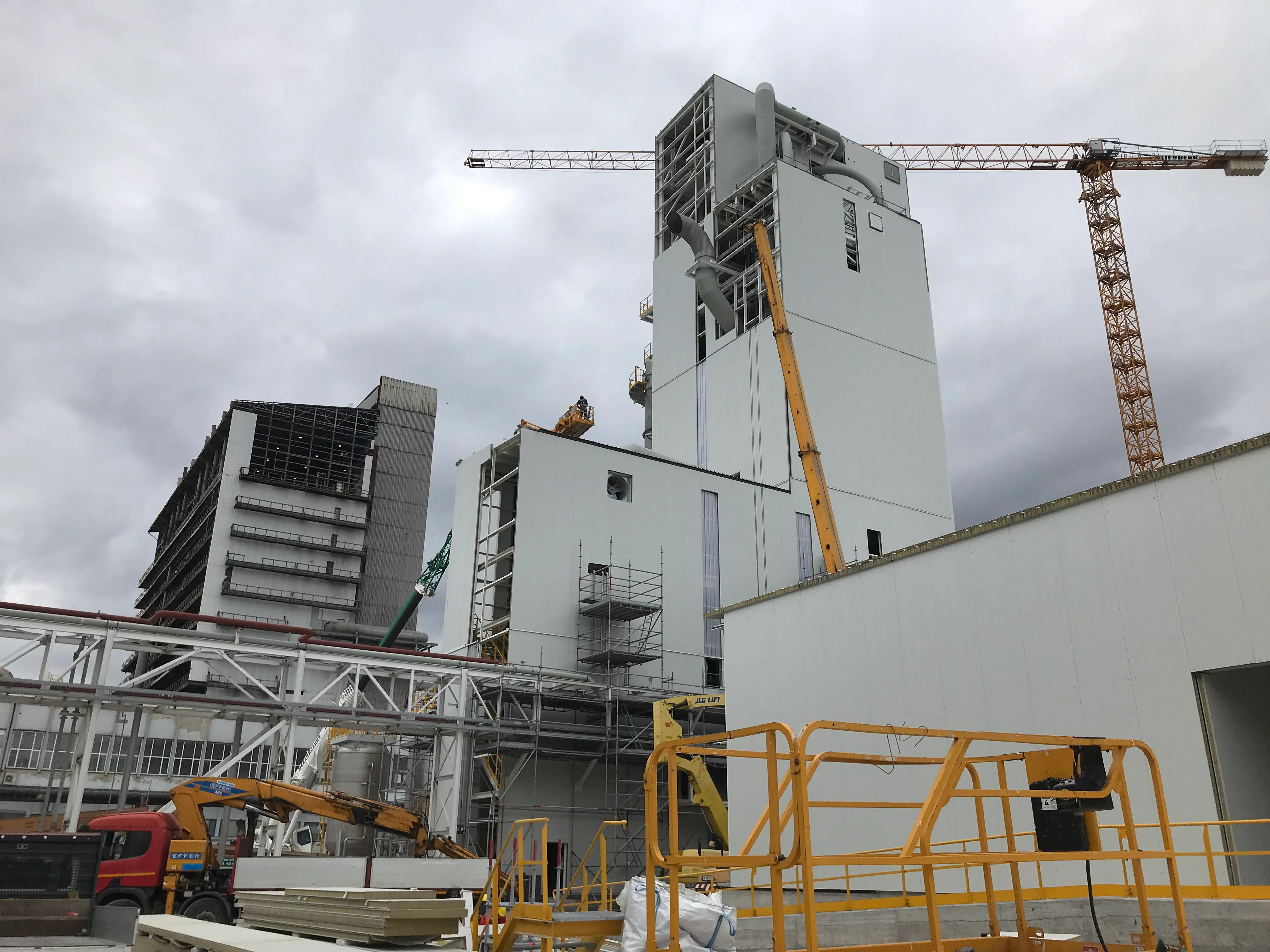

Im Jahr 2021 wurde die Detailplanung der Stahlkonstruktion für eine Anlage zur Herstellung von Natriumbicarbonat am Standort Devnya (Bulgarien) durchgeführt. Mit einem Gesamtgewicht von rund 650 t handelt es sich um eine großvolumige, mehrgeschossige Industrieanlage mit hoher konstruktiver und geometrischer Komplexität.

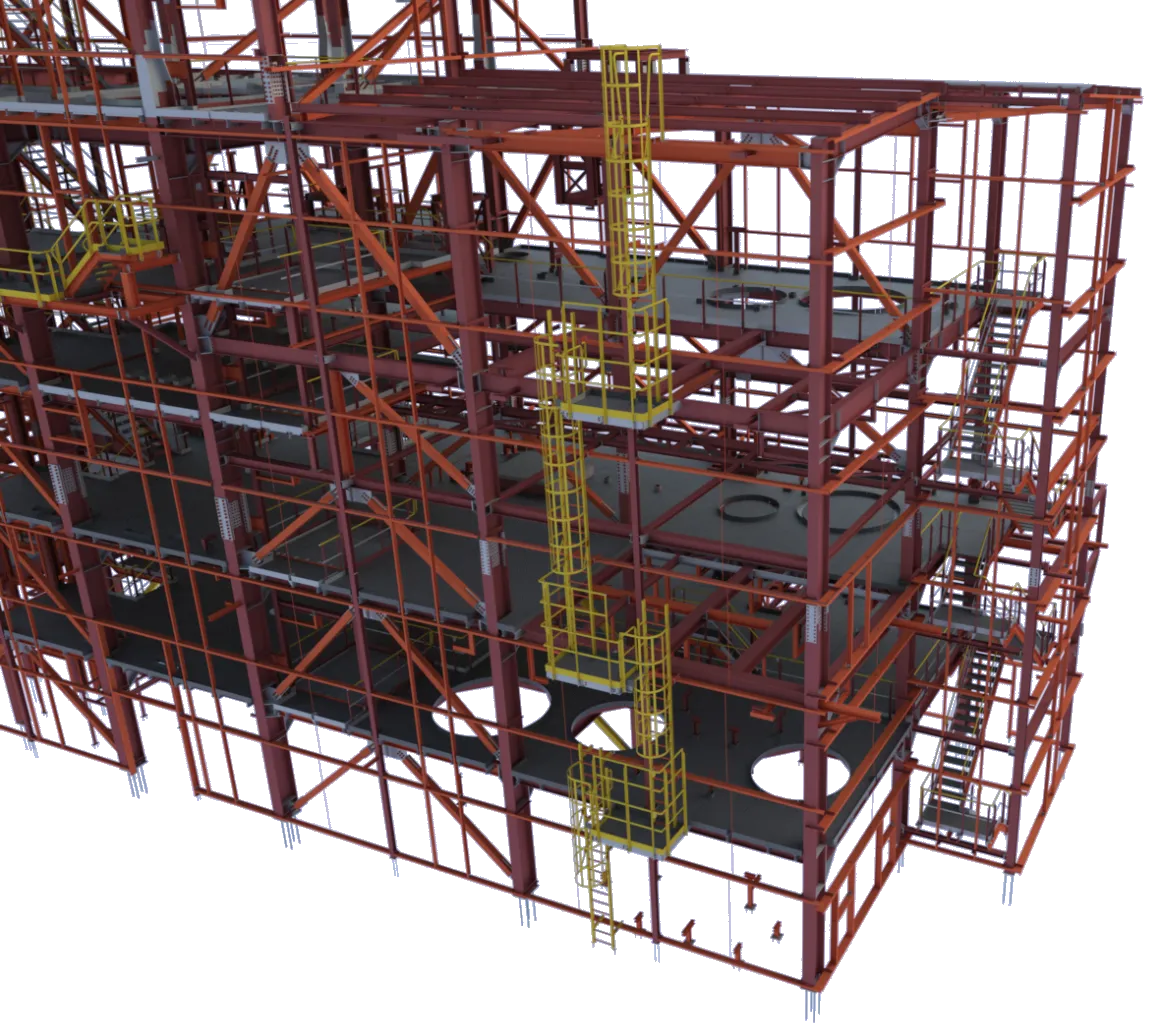

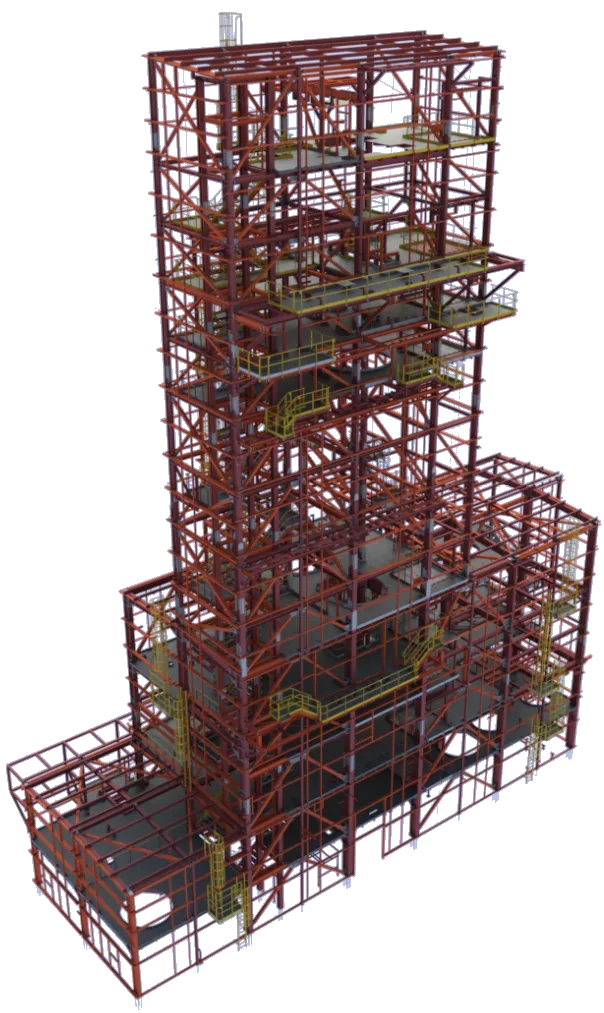

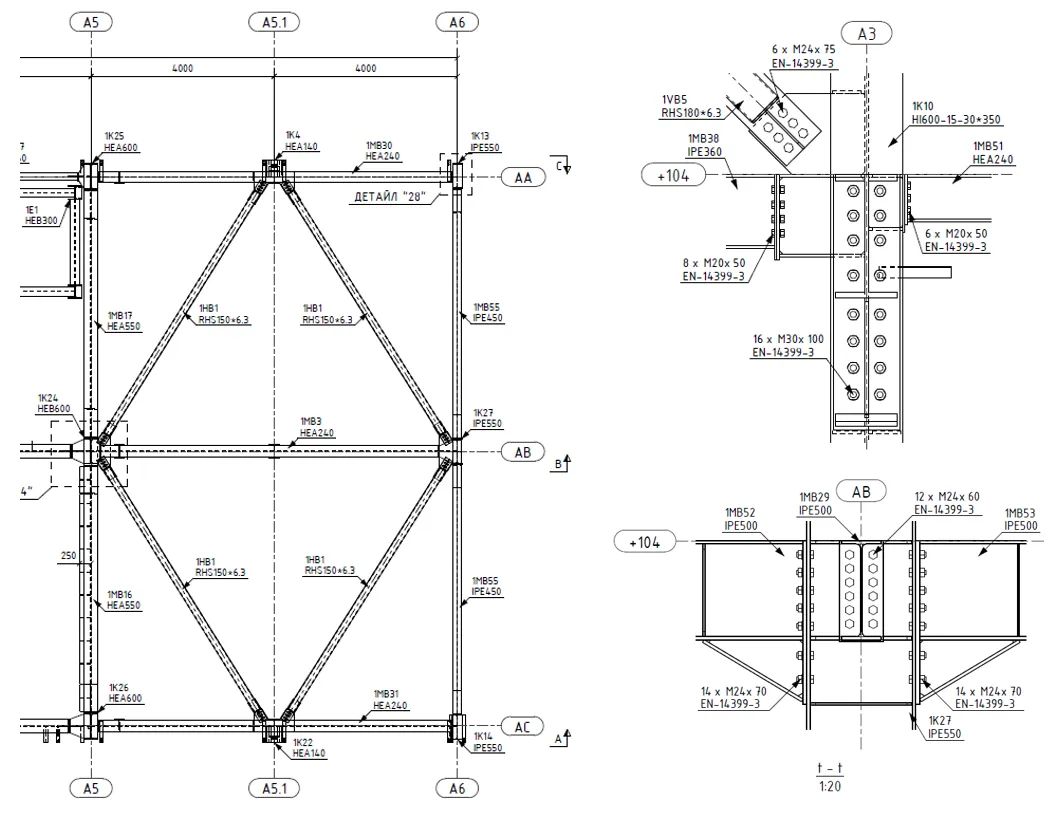

Auf Basis der vom Auftraggeber vorgegebenen statischen Systemauslegung übernahm das Projektteam die Detailplanung bis zur Ausführungsreife, die Erstellung eines vollständigen BIM-Modells sowie die Ableitung sämtlicher Fertigungs- und Montagezeichnungen für den Stahlbau. Ein besonderer Schwerpunkt lag auf der kollisionsfreien Integration der Stahlstruktur mit Anlagenkomponenten, Bühnen, Treppen und Wartungsebenen.
Zur Optimierung des Fertigungsprozesses wurden zusätzlich NC-Daten mit Kontur- und Bauteilmarkierungen für Bleche und Profile erstellt und dem Stahlbauer zur Verfügung gestellt. Das Projekt zeigt die erfolgreiche Umsetzung einer hochkomplexen Industrieanlage, bei der BIM-basierte Detailplanung und fertigungsgerechte Ausarbeitung entscheidend für Termin- und Ausführungssicherheit sind.
