Stahlkonstruktion für Pulsstrahl-Gewebefilter (PJFF)
| Projekt | Stahlkonstruktion für Pulsstrahl-Gewebefilter (PJFF) |
| Maßnahme | Industriebau – Detailplanung |
| Ort | Australien |
| Projektzeitraum | 2019 |
| Leistungen | Detailplanung, BIM-Modell, Fertigungszeichnungen, NC-Daten |
| Rolle | Projektmitwirkung (Engineering) |
| Gesamtgewicht | ca. 20 t |
Stahlkonstruktion für Pulsstrahl-Gewebefilter (PJFF)

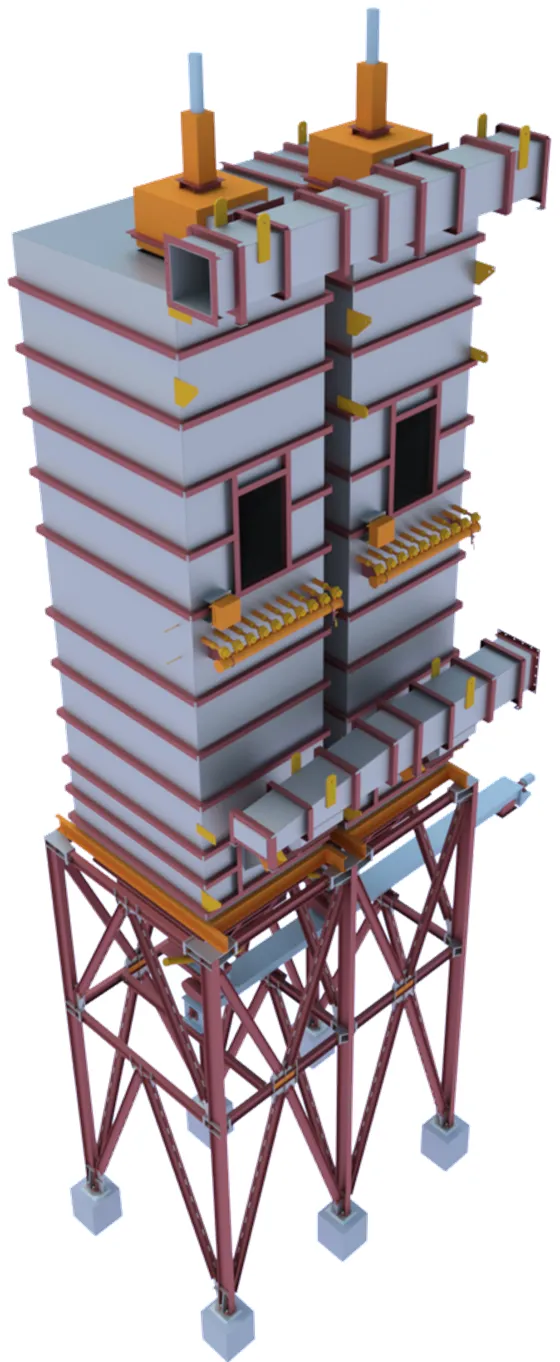

Im Jahr 2019 wurde die Detailplanung für die Stahlkonstruktion einer industriellen Filteranlage in Australien durchgeführt. Die Anlage dient der industriellen Abluftreinigung und zeichnet sich durch eine kompakte, vertikal gestapelte Bauweise sowie eine hohe konstruktive Durchdringung von Stahlbau und Anlagentechnik aus. Das Gesamtgewicht der Stahlkonstruktion beträgt rund 20 t.

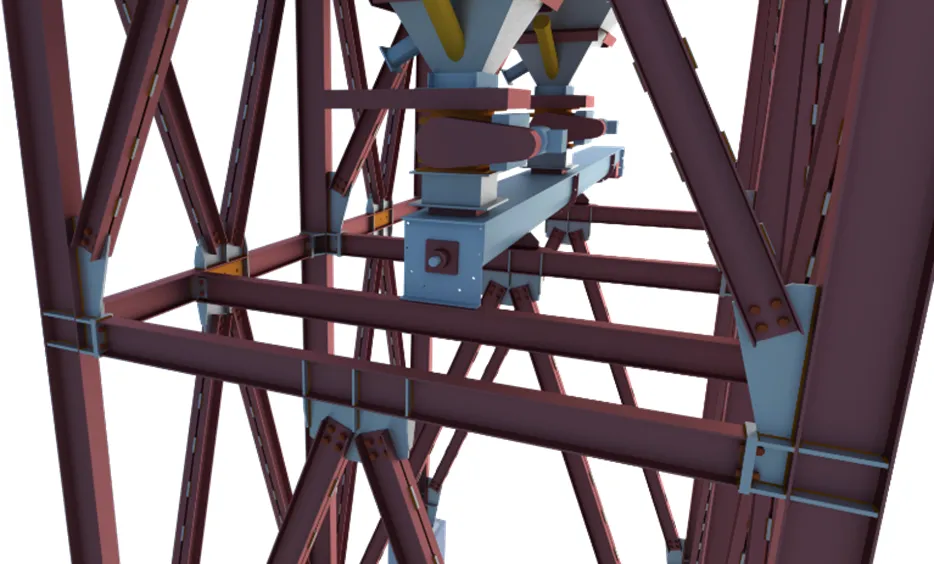

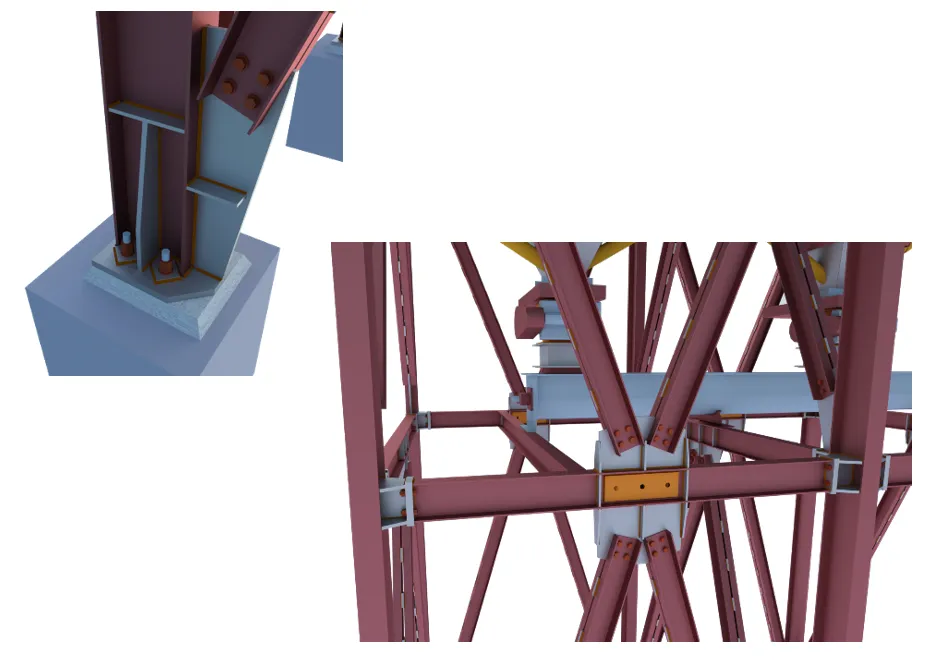

Nach Durchführung der statischen und dynamischen Analysen erfolgte die Überprüfung der Stahlbauteile und Anschlüsse. Darauf aufbauend wurde ein vollständiges BIM-Modell erstellt, das als Grundlage für die Fertigungs- und Montagezeichnungen (Baugruppen und Einzelteile) diente. Ein besonderer Schwerpunkt lag auf der präzisen Ausarbeitung der Knotenpunkte, der Lastabtragung in die Fundamente sowie der koordinierten Integration der maschinentechnischen Komponenten.
Zur Unterstützung eines effizienten Fertigungsprozesses wurden zusätzlich NC-Daten für Bleche und Profile bereitgestellt.
