CFBB-Kesselanlage (Circulating Fluidized Bed Boiler)
| Projekt | CFBB-Kesselanlage (Circulating Fluidized Bed Boiler) |
| Maßnahme | Industriebau – Detailplanung |
| Ort | Lahti, Finnland |
| Projektzeitraum | 2018 |
| Leistungen | Detailplanung, BIM-Modell, Fertigungs- und Montagezeichnungen, NC-Daten |
| Rolle | Projektmitwirkung (Engineering) |
| Gesamtgewicht | ca. 100 t |

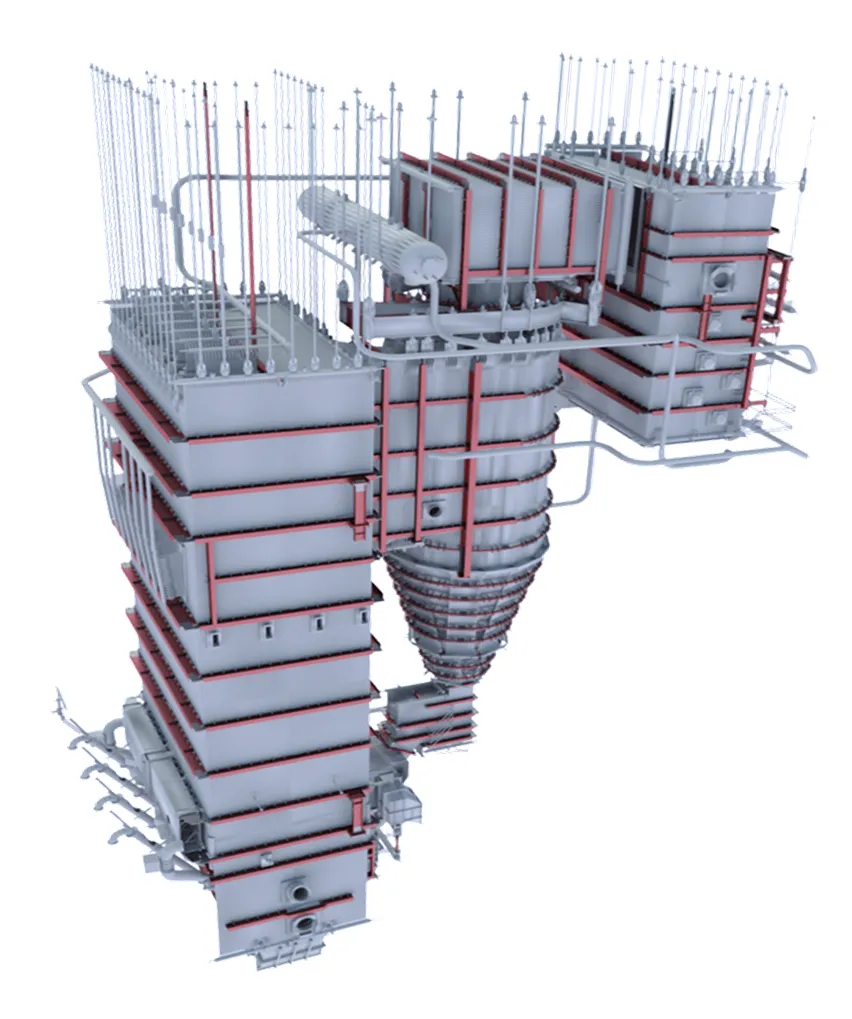

Hochkomplexe Detailplanung und BIM für CFBB-Kesselanlage
Im Jahr 2018 wurde die Detailplanung für eine CFBB-Kesselanlage (Circulating Fluidized Bed Boiler) am Standort Lahti ( Finnland) durchgeführt. Die Anlage ist Teil eines industriellen Kraftwerksprozesses und zeichnet sich durch eine hohe geometrische Komplexität, zahlreiche Anlagenschnittstellen sowie eine dicht gepackte Stahl- und Blechkonstruktion aus. Das Gesamtgewicht der Stahlkonstruktion beträgt rund 100 t.

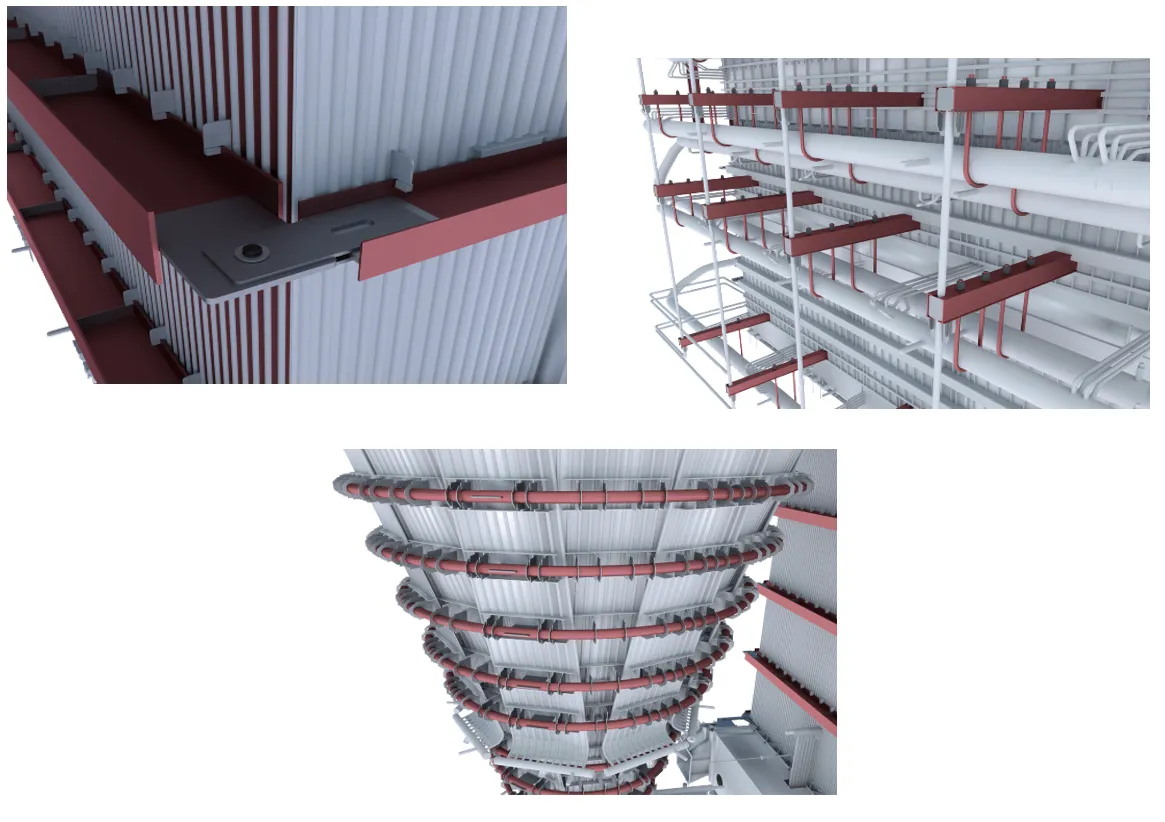

Auf Grundlage der vom Auftraggeber vorgegebenen System- und Stabstatik übernahm das Projektteam die Detailplanung, die Erstellung eines vollständigen BIM-Modells sowie die Ausarbeitung der Fertigungs- und Montagezeichnungen für das neue Kesselhaus. Ein besonderer Schwerpunkt lag auf der konstruktiven Durcharbeitung der Kesselgehäuse, Tragringe, Blechverkleidungen und Stahlanschlüsse, einschließlich der präzisen Abstimmung mit Rohrleitungen, Apparaten und Anlagentechnik.
Insgesamt wurden 492 Baugruppen, 771 Einzelteile sowie 14 General-Arrangement-Zeichnungen erstellt. Zusätzlich kamen NC-Daten für Bleche und Profile zum Einsatz, um einen effizienten und präzisen Fertigungsprozess sicherzustellen.
Das Projekt zeigt exemplarisch die strukturierte Umsetzung einer hochintegrierten Industrieanlage, bei der BIM-basierte Detailplanung eine zentrale Rolle für Fertigung, Montage und Terminsicherheit spielt.
